Comment réussir la mise à la terre d’une installation plomberie en quelques étapes ?

Imaginez rentrer chez vous après une longue journée, allumer la lumière de la salle de bains… et sentir une légère décharge électrique au contact d’un robinet en métal. Ce genre de frayeur n’est pas un hasard : la mise à la terre des installations de plomberie est bien plus qu’un détail technique.

Entre risques d’électrocution, dommages cachés et soucis d’assurances, négliger ce simple fil de cuivre peut transformer votre confort quotidien en réel danger. Mais pourquoi, concrètement, la mise à la terre ne doit pas être négligée, quelles sont vos obligations, et comment garantir une installation aussi conforme que sûre ?

Pourquoi la mise à la terre est-elle requise en installation plomberie ?

La mise à la terre consiste à relier électriquement les éléments métalliques d’une installation, comme les tuyaux de plomberie, au sol via un conducteur, souvent en cuivre, appelé fil de terre ou liaison de terre. Ce système permet d’évacuer vers la terre tout courant de fuite électrique pouvant apparaître sur les parties métalliques en cas de défaut d’isolation, de contact accidentel ou de surtension.

Son rôle principal est de protéger les habitants contre les risques d’électrocution et de courts-circuits qui peuvent survenir dès qu’une fuite de courant circule entre un fil sous tension et une conduite métallique de plomberie. Par exemple, un fil dénudé en contact avec un tuyau d'eau peut transformer ce dernier en conducteur, exposant gravement toute personne qui toucherait cette canalisation.

Les risques sont d’autant plus élevés dans les logements équipés de conduits en cuivre ou acier, car ces métaux transmettent très bien l’électricité. Un incident régulièrement rapporté concerne le cas d’une fuite d’eau touchant une prise électrique dans une salle de bain : sans bonne mise à la terre, le simple fait d’ouvrir le robinet peut provoquer une électrocution.

Selon l’Observatoire national de la sécurité domestique, plus de 4 000 accidents par électrocution sont recensés chaque année en France, dont un tiers concernent des salles d’eau et des cuisines, lieux où plomberie et électricité se croisent le plus. Des courts-circuits peuvent aussi engendrer des décharges destructrices pour les équipements et provoquer des incendies.

La non-conformité d’une installation sans liaison de terre expose le propriétaire à des sanctions telles que des amendes, voire le refus d’indemnisation par l’assurance habitation en cas de sinistre dû à un défaut de sécurité. Certaines compagnies peuvent même résilier le contrat si les normes ne sont pas respectées, considérant qu’un logement non protégé représente un danger pour les usagers et le voisinage.

Une installation non conforme ne répondant pas à ces obligations légales peut entraîner un refus de garantie de la part des assurances, voire la mise en cause de la responsabilité du propriétaire en cas d’accident. Ainsi, un sinistre provoqué par une absence de fil de terre peut ne pas être couvert, exposant l’habitant à des frais conséquent et à des poursuites pénales.

Vous devez faire certifier toute installation par un professionnel habilité, dont l’intervention garantit le respect des normes en vigueur. Certaines zones, comme les salles de bain ou pièces contenant de la plomberie, exigent même une mise à la terre localisée, appelée liaison équipotentielle supplémentaire, visant à égaliser les potentiels électriques entre tous les éléments métalliques situés à proximité.

Dans des cas particuliers, par exemple dans les immeubles collectifs anciens ou les maisons dont la plomberie d’origine mélange acier et cuivre, des adaptateurs spécifiques ou une double liaison peuvent être requis pour être en conformité avec la législation. Des contrôles périodiques doivent également être menés à l’aide d’outils homologués pour maintenir la sécurité au niveau exigé et éviter toute sanction.

Fonctionnement et rôle du fil de terre en plomberie

Le fil de terre joue un grand rôle dans la sécurité des installations de plomberie, en particulier lorsque les conduites sont en métal comme le cuivre ou l’acier galvanisé. Son principe repose sur la circulation des courants de fuite : lors d’un défaut électrique (courant parasite ou fuite), l’électricité trouve un chemin direct vers le sol par le fil de terre, au lieu de passer par les usagers ou les équipements.

Ce fil relie les éléments métalliques de la plomberie (tuyaux, chauffe-eau, arrivées d’eau) à la terre, afin de les maintenir tous au même potentiel électrique. C’est ce que l’on appelle la liaison équipotentielle principale, qui évite toute différence de potentiel dangereuse au sein du logement, notamment dans les salles d’eau où le risque de contact est élevé.

Il existe également la liaison équipotentielle supplémentaire, exigée dans certaines pièces comme la salle de bains. Elle relie localement les éléments métalliques (baignoire, tuyaux, radiateurs) pour renforcer la protection.

Les équipements concernés par la mise à la terre sont notamment les chauffe-eau électriques, les baignoires métalliques, les douches à bac métallique, et tout appareil raccordé à la plomberie métallique. Les fils utilisés sont la plupart du temps en cuivre, apprécié pour sa conductivité et sa résistance à la corrosion, mais on peut aussi trouver de l’acier galvanisé dans certains cas ou pour les structures anciennes.

Un schéma classique inclut le conducteur de terre qui part du tableau électrique, traverse les liaisons équipotentielles (prise de terre, barrette de coupure) et se connecte aux éléments à protéger à l’aide de colliers adaptés. Ce chemin sécurisé protège les habitants des effets de la foudre ou des défauts électriques, réduisant les risques d’électrocution et les dégâts sur les équipements.

Matériel requis à l'installation et comparatif des solutions

Pour réussir votre mise à la terre en plomberie, un certain nombre d’éléments sont requis, chacun ayant un rôle précis dans l’installation et la sécurité. Voici le matériel utile :

• Piquet de terre (ou tresse cuivre) à enfoncer dans le sol
• Fil ou câble de terre (cuivre nu de section adaptée, souvent 16 mm² pour une habitation)
• Colliers de liaison pour fixer le conducteur sur chaque tuyau ou équipement concerné
• Barrette de coupure, obligatoire pour contrôler la continuité de la liaison à tout moment
• Outils de mise en œuvre : clefs, pince coupante, tournevis isolé, testeur de continuité
• Gaine de protection pour les fils, surtout en milieu humide ou en passage sous dalle

Le choix des matériaux dépend de l’environnement : Le cuivre offre une excellente conductivité électrique et résiste bien à la corrosion. C’est idéal pour les installations neuves ou en rénovation, mais son coût est plus élevé, surtout lors de fluctuations du marché.

L’acier galvanisé peut servir pour les piquets ou certaines parties enterrées : plus économique, mais moins performant sur la durée et sensible à la rouille en cas d’humidité persistante dans le sol.

Matériau	Avantage principal	Inconvénient principal
Cuivre	Conductivité, longévité	Prix, vol possible
Acier galva	Prix, rigidité	Corrosion, conductivité moindre

Le choix des outils ne doit pas être pris à la légère : une pince à dénuder et à sertir adéquate pour la section du fil, un multimètre pour tester la continuité, et des colliers adaptés au diamètre des tuyaux évitent des mauvaises connexions.

Selon la configuration du logement, certaines astuces de pros facilitent l’installation : Dans un appartement, privilégiez les courts chemins jusqu’à la colonne principale ou la barrette collective. En maison individuelle, adaptez la longueur du câblage à la distance entre le tableau et le piquet, et prévoyez une tranchée conforme (profondeur recommandée de 60 cm).

En zones très humides, comme les caves ou sous-sols, n’hésitez pas à surdimensionner la section du câble et à protéger les connexions contre l’oxydation à l’aide de gaines résistantes à l’eau. Les bâtiments anciens nécessitent parfois des solutions sur-mesure, comme des raccordements à la barrette de terre existante ou l’utilisation de plusieurs piquets pour atteindre la résistance demandée par la norme.

Étapes pour une mise à la terre conforme et sécurisée

La première étape pour garantir une mise à la terre sécurisée dans la plomberie consiste à identifier toutes les parties métalliques potentiellement conductrices à relier. Cela inclut les tuyaux de plomberie en cuivre ou en acier, les robinets, la baignoire, et parfois la plomberie de la salle de bain ou encore la plomberie traversant la dalle.

Ensuite, réalisez la liaison équipotentielle principale : elle consiste à raccorder tous les éléments métalliques au conducteur principal de terre via un fil de cuivre nu ou vert/jaune d’une section réglementaire. Dans certains cas, une liaison équipotentielle additionnelle est requise : dans les salles d’eau, par exemple, il peut être nécessaire de relier aussi les prises électriques, le chauffe-eau et d’autres équipements à la terre locale, directement via des fils dédiés et des colliers de serrage.

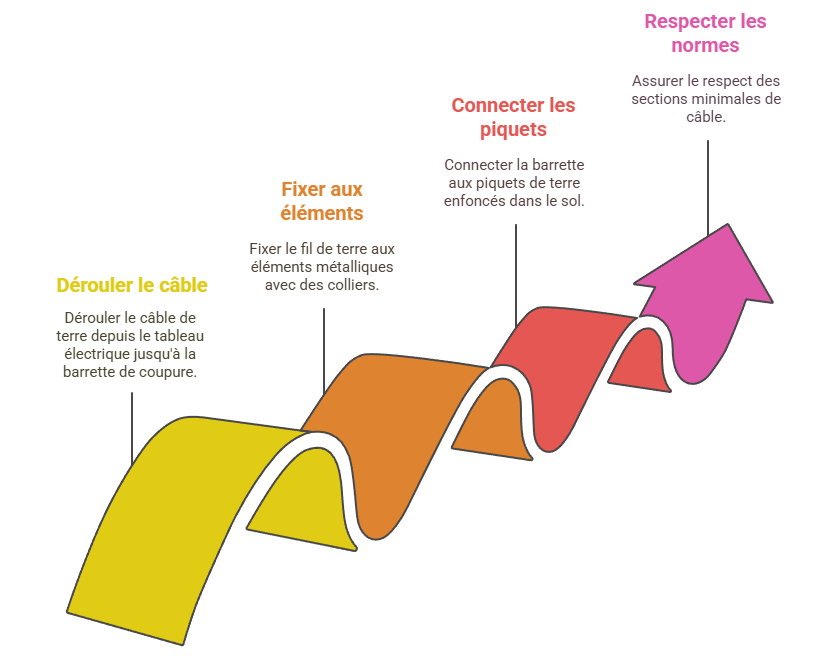

Pour la partie pratique :

• Commencez par dérouler le câble de terre depuis le tableau électrique jusqu’à la barrette de coupure généralement située dans la tranchée ou en fond de dalle.
• Utilisez des colliers spécifiques pour fixer le fil de terre sur chaque élément métallique identifié, sans jamais écraser ou endommager le conduit.
• Raccordez ensuite la barrette à un ou plusieurs piquets de terre enfoncés dans le sol à la distance adéquate de la maison (idéalement, à un minimum de deux mètres du bâtiment pour éviter l’effet de pointe).
• Respectez toujours les sections minimales imposées : par exemple, la norme impose souvent au moins du cuivre de 16 mm² pour la liaison principale.

Veillez à bien respecter les distances minimales entre les piquets, les fils et autres installations électriques pour garantir l’efficacité de la protection. N’oubliez pas que la longueur du fil, son diamètre, la qualité des raccordements et les chemins choisis dans le logement jouent un grand rôle dans la sécurité des usagers.

Voici quelques erreurs fréquentes à éviter :

• Oublier de relier un élément métallique (exemple : un tuyau caché derrière une cloison)
• Utiliser un fil de mauvaise section ou de qualité insuffisante
• Installer des colliers mal serrés ou oxydés, favorisant les défaillances
• Confondre la liaison équipotentielle principale avec l’additionnelle, ce qui peut limiter la protection

En respectant scrupuleusement ces étapes et bonnes pratiques, vous limitez les risques d’électrocution ou de fuite de courant, protégez au mieux les habitants et prolongez la durée de vie de vos équipements.

Vérification, contrôle et entretien de la mise à la terre

Pour s’assurer que la mise à la terre reste efficace, un contrôle régulier s’impose, que ce soit dans une maison neuve ou en rénovation. Les outils de mesure les plus courants sont le multimètre, mais surtout un contrôleur de terre spécialisé qui permet de mesurer précisément la résistance de la prise de terre et la qualité des liaisons.

Selon la norme NF C15-100, la valeur de résistance d’un système de terre ne doit généralement pas dépasser 100 ohms  et dans l’idéal, viser en dessous de 30 ohms réduit le risque en cas de décharge ou de fuite de courant. Pour tester votre installation, procédez ainsi :

• Coupez l’alimentation principale au niveau du tableau via le sectionneur.
• Placez le multimètre entre la barrette de terre et un point de contact connu (comme un tuyau relié à la plomberie).
• Lisez la valeur affichée et comparez avec les seuils normatifs.

N’oubliez pas de vérifier l’état des piquets de terre, des fils et des colliers, ainsi que l’absence de corrosion sur les connexions, surtout en cas d’environnement humide ou d’une installation en fond de tranchée.

Un contrôle annuel est fortement conseillé : il suffit par exemple de resserrer les colliers, inspecter la continuité des fils, s’assurer de l’intégrité des piquets enterrés, et tester la résistance à la terre à l’aide de vos outils. En cas de mauvais résultat (résistance trop élevée, absence de continuité), plusieurs symptômes peuvent apparaître : disjoncteur différentiel qui saute sans raison apparente, apparition de picotements au contact des éléments métalliques, ou altération des fusibles.

Pour y remédier, recherchez les points de rupture du fil, vérifiez le serrage de chaque collier, et, si besoin, remplacez un piquet de terre en mauvais état ou ajoutez-en un supplémentaire pour améliorer la conductivité avec le sol. Ce suivi est utile pour garantir la protection de tous les usagers du logement et éviter les risques majeurs liés à l’électricité au sein de l’habitation.

Conseils pratiques selon le type d’habitation

Dans un logement neuf, l’idéal est de prévoir la mise à la terre dès la conception. Cela permet d’intégrer les liaisons et conducteurs directement dans les plans et d’assurer l’accès aux équipements, comme la barrette de coupure ou les piquets enfouis sous la dalle. Placer la prise de terre à une distance réglementaire des autres éléments électriques, et optimiser le cheminement des fils, réduit les risques et limite les coûts de main-d'œuvre.

Pour les maisons existantes, surtout celles en rénovation, l’adaptation peut être plus complexe. Il faut souvent ouvrir des tranchées pour enfouir le câble ou poser des colliers autour des tuyaux et conduits en cuivre ou acier. Une inspection minutieuse permet d’identifier les parties à relier et de choisir les bons diamètres pour les conducteurs (par exemple, des fils en cuivre de 16 mm² sont recommandés pour les liaisons principales). Dans les maisons anciennes, l’absence de fondations accessibles ou la présence de plusieurs logements peut exiger une mise à la terre localisée ou l’ajout de piquets supplémentaires reliés entre eux au niveau de chaque tableau principal.

Dans les immeubles collectifs, la coordination entre les différents usagers est requise. Certaines parties communes disposent déjà d’un système de terre, mais il faut vérifier qu’il soit conforme et accessible à chaque logement, en particulier lors d’une rénovation ou changement d’installation de plomberie. Pensez à faire appel à un professionnel qualifié, surtout pour mesurer la résistance de terre et garantir le respect des normes. Des astuces d’artisans, comme l’utilisation de colliers doubles pour fixer les fils sur les tuyaux en toute sécurité ou le recours à des chemins de câble discrets en salle de bain, peuvent optimiser l’intégration de la mise à la terre tout en contrôlant le budget.

Enfin, si vous recherchez de l’aide ou des informations locales pour une installation de terre en plomberie, renseignez-vous auprès de la mairie ou des artisans-électriciens de votre secteur. Une bonne connaissance du sol et de la réglementation locale (pluie, type de sol, normes en vigueur) vous évitera des surcoûts ou des déconvenues lors de la vérification de l’installation.

La durée de vie des appareils électroménagers diminue fortement sans protection : des décharges ou micro-fuites de potentiel, invisibles, mais récurrentes, peuvent griller les fusibles, user prématurément les éléments électroniques et accélérer la corrosion des parties métalliques. Une étude de 2022 montre qu’un réfrigérateur installé sans mise à la terre subit jusqu’à 40 % de pannes supplémentaires par rapport à un appareil bien protégé.

En cas de diagnostic négatif lors d’un contrôle, vous devez agir rapidement :

• Installer une ou plusieurs liaisons équipotentielles avec des conducteurs de bon diamètre
• Remplacer les colliers ou piquets oxydés
• Vérifier le raccordement au tableau de protection et mettre en place une barrette de coupure accessible

Prendre ces mesures n’est pas seulement une question de sécurité : cela protège le bien-être des habitants, la valeur du logement, et garantit que l’assurance interviendra en cas de sinistre lié à l’électricité ou la plomberie.

Conclusion

Assurer une mise à la terre efficace dans une installation de plomberie n’est pas seulement une exigence réglementaire, c’est avant tout une question de sécurité pour vous et vos proches.

Des équipements bien reliés à la terre préviennent les risques électriques et contribuent à la longévité de vos appareils ménagers.

En respectant les normes actuelles, tout en choisissant le bon matériel et en assurant un entretien régulier, vous réduisez considérablement les dangers liés aux installations métalliques.

Si vous avez le moindre doute quant à la conformité de votre système, n’attendez pas pour solliciter un professionnel.

Votre vigilance et votre investissement vous protégeront face aux incidents évitables et garantiront la tranquillité d’esprit pour toute la famille.

FAQs

1. Comment savoir si ma plomberie est correctement mise à la terre ?

Pour vérifier la mise à la terre, cherchez la présence de fils de terre (généralement verts et jaunes) raccordés aux canalisations métalliques et aux équipements (comme le chauffe-eau). Vous pouvez aussi utiliser un multimètre pour contrôler la continuité entre les parties métalliques et la barrette de terre. Si vous n’êtes pas sûr du résultat, faites appel à un électricien ou à un plombier certifié qui pourra effectuer une vérification complète.

2. Est-il obligatoire de refaire la mise à la terre lors d’une rénovation ?

Oui, lors des grands travaux de rénovation ou de remplacement d’anciennes canalisations métalliques, la mise à la terre doit être revue pour respecter la norme NF C15-100. Cela s’applique surtout si votre habitation est ancienne ou que l’installation n’a jamais été contrôlée récemment. Une installation conforme garantit votre sécurité et facilite la prise en charge par l’assurance en cas d’incident.

3. Quels sont les risques d’une installation de plomberie sans mise à la terre ou non conforme ?

Sans mise à la terre efficace, les risques d’électrocution, de courts-circuits, de détérioration d’équipements et même d’incendie sont bien réels. De plus, en cas d’accident, votre assurance peut refuser l’indemnisation ou engager votre responsabilité. C’est pourquoi vous devez contrôler régulièrement l’état de la liaison à la terre et corriger toute anomalie dès qu’elle est détectée.

4. Quel matériel choisir pour une mise à la terre résistante et durable ?

Privilégiez des matériaux connus pour leur conductivité et leur robustesse, comme le cuivre ou l’acier galvanisé, pour les fils et piquets. Adaptez les accessoires (colliers, barrettes de coupure) à l’environnement (humidité, type de sol, configuration du logement). Si vous êtes perdu dans le choix, demandez conseil à un professionnel qui saura orienter la sélection selon les normes et les spécificités de votre habitation.

5. Puis-je réaliser moi-même la mise à la terre de ma plomberie ?

Vous pouvez réaliser vous-même l’installation si vous avez une bonne connaissance des normes électriques et de la plomberie. Cependant, des erreurs peuvent compromettre l’efficacité de la mise à la terre et engager votre sécurité. Dans le doute, il vaut mieux confier cette opération à un spécialiste qui réalisera les liaisons, les contrôles de résistance et les démarches réglementaires dans les règles de l’art.
